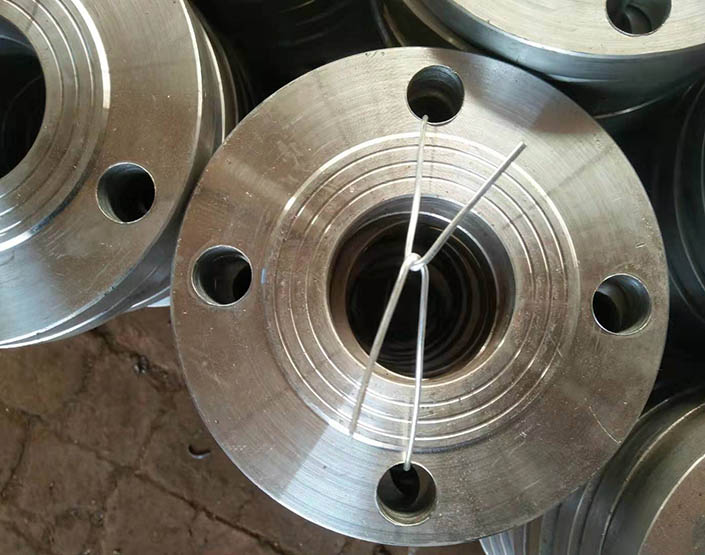

高壓法蘭指用于壓力高于10MPa的管道或設備連接的法蘭。目前，主要包括傳統高壓法蘭和高壓自緊式法蘭。那么，高壓法蘭的技術要求有哪些？
1、法蘭端面與管子中心線要垂直，其不垂直度可用法蘭彎尺或直角尺來檢查。
2、管子上的法蘭，一般只用于連接帶法蘭的閥件、儀表和設備。其他除用于檢修時需要拆卸的地方外，應盡量減少法蘭連接。因過多的使用法蘭，將增加泄漏的可能和降低管道的彈性。
3、法蘭連接應保持同一軸線，其螺孔偏差一般不超過孔徑的5%，并保證螺栓自由穿入。
4、法蘭連接時應保持平行，其偏差不大于法蘭外徑的1.5%，且不大于2mm。不得用強緊螺栓的方法消除偏斜。
5、法蘭墊片應符合標準，不允許使用斜墊片或雙層墊片。采用軟墊片時，周邊應整齊，墊片尺寸應與法蘭密封面相符。墊片的內徑不得小于管子的內徑，外徑一般不能大于法蘭螺孔里圓的直徑。當大口徑的墊片需要拼接時，應采用斜口搭接或迷宮形式，不許平口對接。
6、法蘭的密封面必須加工平滑，不得有輻射方向的溝槽及砂眼等缺陷。
7、法蘭連接應根據介質性質、溫度、壓力選用。不得將低壓法蘭用在高壓上，或?qū)⒏邏悍ㄌm用在低壓上。前者容易在生產中出事故，后者造成浪費。不同規格，不同材質的法蘭不能組隊使用。
8、墊片安裝時，可根據需要，分別涂以二硫化鉬油脂、石墨機油或石墨粉，以利于法蘭的密封和墊片的更換。
|
